With PERI SCS, the loads from the fresh concrete pressure are transferred without formwork ties through the brackets into the climbing anchors of the previous concreting section.

SCS klättersystem

Det solida konsolsystemet för enkelsidiga och dubbelsidiga klättrande formsättningsarbeten.

SCS klättersystem används främst för enkelsidiga arbeten, dvs. med obundna väggformar. Trycket från den färska betongen överförs via konsolerna till den föregående betongsektionen med hjälp av klättringsankare. Typiska användningsområden för SCS klättersystem är dammar, slussar, vattentorn, bunkrar och kassaskåpsvalv, pirhuvuden och tunnlar. Med mycket få extra komponenter är konsolerna också lämpliga för form med förankrad väggformning.

SCS Klättersystem i detalj

  • Stora, kranlyfta klätterenheter

    tack vare konsolernas särskilt höga bärförmåga med bra utnyttjande av förankringen.

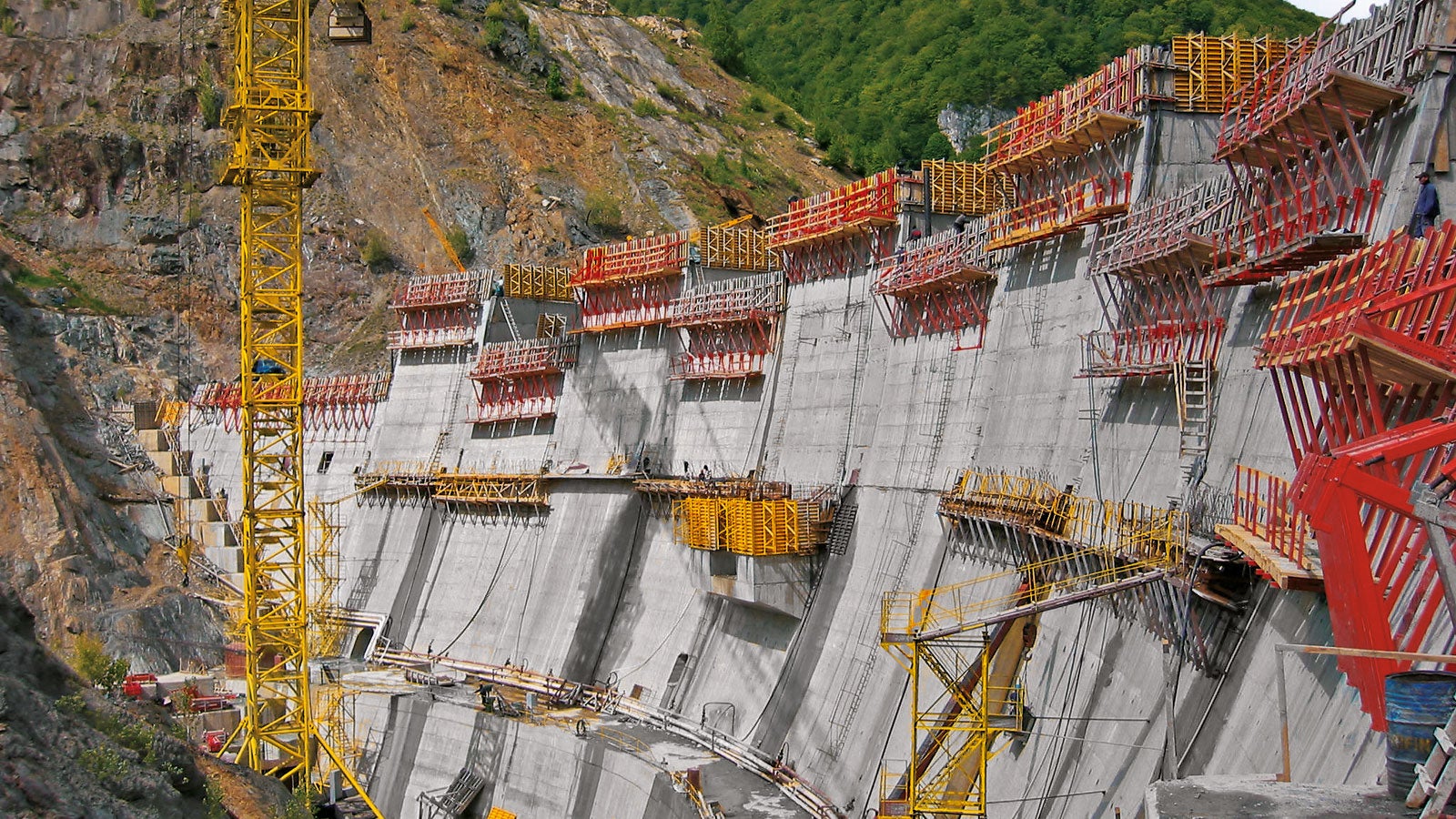

  • For this 280 m long, arch-shaped dam crest with variable inclinations, the climbing brackets carry the heavy loads.
    Säkra, horisontella arbetsområden

    genom lutningsbara plattformar som enkelt kan anpassas för att passa lutande konstruktionselement.

  • Kostnadseffektivt även för dubbelsidiga applikationer

    genom ett minimum av extra komponenter för en hög nivå av materialutnyttjande och minskade logistiska krav.

Varianter

SCS 190

Konsolen SCS 190 har en bredd på 1,90 m och kräver endast minimalt utrymme samt är ett mer kostnadseffektivt alternativ. Formen lutas enkelt vid gjutning.

SCS 250

SCS 250 har en bredd på 2,50 m och är utrustad med en formvagn. Med denna kan väggformen dras tillbaka upp till 79 cm (gäller MAXIMO och TRIO) eller upp till 63 cm (gäller VARIO GT 24) utan att en kran behövs. Detta ger tillräckligt med utrymme för armeringsarbeten, montering av ställningsförankring samt formsättning och utfackning av boxar.

SCS startram för stagning

För det första gjutsegmentet används en startförankringsram medan diagonalförankringen överför lasterna till bottenplattan.
SCS startram för stagning är utformad på ett sådant sätt att stödbenet, spindeln och formen också kan användas i nästa gjutsegment med klätterkonsolen.

SCS dubbelsidig applikation

Med endast ett minimum av extra komponenter kan SCS klätterkonsol även användas för förankrad väggformning upp till 6,00 m höjd. Detta säkerställer ett ökat materialutnyttjande av de olika systemkomponenterna och därmed en förbättrad kostnadseffektivitet.
